| サイズ と 価格 ボルト （2） SeekAtec |
NAS1103/6203シリーズ精密寸法許容差六角ボルト |
 |
 |
 |
|
 |
NAS1103 | No. 10-32 UNF | 呼び径：4.826mm-ネジ山数：1インチ当り32 |  |
|
|
NAS1104 | 1/4-28 UNF | 呼び径：6.35mm-ネジ山数：1インチ当り28 | |
|
|
NAS1105 | 5/16-24 UNF | 呼び径：7.938mm-ネジ山数：1インチ当り24 | |
|
|
NAS1106 | 3/8-24 UNF | 呼び径：9.525mm-ネジ山数：1インチ当り24 | |
|
|
NAS1107 | 7/16-20 UNF | 呼び径：11.113mm-ネジ山数：1インチ当り20 | |
|
|
NAS6203 | No. 10-32 UNF | 呼び径：4.826mm-ネジ山数：1インチ当り32 | |
|
|
NAS6204 | 1/4-28 UNF | 呼び径：6.35mm-ネジ山数：1インチ当り28 | |
|
|
NAS6205 | 5/16-24 UNF | 呼び径：7.938mm-ネジ山数：1インチ当り24 | |
|
|
NAS6206 | 3/8-24 UNF | 呼び径：9.525mm-ネジ山数：1インチ当り24 | |
|
|
NAS6207 | 7/16-20 UNF | 呼び径：11.113mm-ネジ山数：1インチ当り20 | |
| NAS1103 | |||||||
| ネジの呼び：N0.10-32 UNF (呼び径：4.826mm-ネジ山数：1インチ当り32） | |||||||

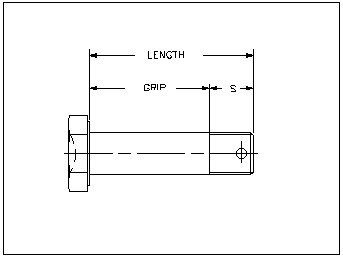

| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
| NAS1103-01 | 8.6 | 7.0 | 63 | ||||
| NAS1103-03 | 11.8 | 7.0 | 48 | ||||
| NAS1103-05 | 14.9 | 7.0 | 63 | ||||
| NAS1103-06 | 16.5 | 7.0 | 48 | ||||
| NAS1103-07 | 18.1 | 7.0 | 48 | ||||
| NAS1103-08 | 19.7 | 7.0 | 48 | ||||
| NAS1103-09 | 21.3 | 7.0 | 49 | ||||
| NAS1103-11 | 24.5 | 7.0 | 63 | ||||
| NAS1103-12 | 26.1 | 7.0 | 63 | ||||
| NAS1103-13 | 27.6 | 7.0 | 63 | ||||
| NAS1103-14 | 29.2 | 7.0 | 94 | ||||
| NAS1103-15 | 30.8 | 7.0 | 79 | ||||
| NAS1103-16 | 32.4 | 7.0 | 94 | ||||
| NAS1103-17 | 34.0 | 7.0 | 94 | ||||
| NAS1103-18 | 35.6 | 7.0 | 94 | ||||
| NAS1103-20 | 38.8 | 7.0 | 110 | ||||
| NAS1103-21 | 40.3 | 7.0 | 時価 | ||||
| NAS1103-22 | 41.9 | 7.0 | 110 | ||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||
 |
|||||||
| NAS1104 | |||||||
| ネジの呼び：1/4-28 UNF (呼び径：6.35mm-ネジ山数：1インチ当り28） | |||||||
| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
| NAS1104-01 | 9.6 | 8.0 | 94 | NAS1104-30 | 55.7 | 8.0 | 219 |
| NAS1104-02 | 11.2 | 8.0 | 79 | NAS1104-32 | 58.8 | 8.0 | 219 |
| NAS1104-03 | 12.8 | 8.0 | 79 | NAS1104-36 | 65.2 | 8.0 | 時価 |
| NAS1104-06 | 17.6 | 8.0 | 79 | NAS1104-54 | 93.8 | 8.0 | 時価 |
| NAS1104-07 | 19.2 | 8.0 | 85 | NAS1104-58 | 100.1 | 8.0 | 時価 |
| NAS1104-09 | 22.3 | 8.0 | 時価 | NAS1104-60 | 103.3 | 8.0 | 時価 |
| NAS1104-10 | 23.9 | 8.0 | 時価 | ||||
| NAS1104-11 | 25.5 | 8.0 | 110 | ||||
| NAS1104-12 | 27.1 | 8.0 | 110 | ||||
| NAS1104-13 | 28.7 | 8.0 | 120 | ||||
| NAS1104-14 | 30.3 | 8.0 | 110 | ||||
| NAS1104-15 | 31.9 | 8.0 | 100 | ||||
| NAS1104-16 | 33.4 | 8.0 | 125 | ||||
| NAS1104-17 | 35.0 | 8.0 | 125 | ||||
| NAS1104-18 | 36.6 | 8.0 | 125 | ||||
| NAS1104-19 | 38.2 | 8.0 | 157 | ||||
| NAS1104-22 | 43.0 | 8.0 | 時価 | ||||
| NAS1104-25 | 47.7 | 8.0 | 時価 | ||||
| NAS1104-26 | 49.3 | 8.0 | 157 | ||||
| NAS1104-27 | 50.9 | 8.0 | 157 | ||||
| NAS1104-28 | 52.5 | 8.0 | 157 | ||||
| NAS1104-29 | 54.1 | 8.0 | 244 | ||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||
| |
|||||||
| NAS1105 | |||||||
| ネジの呼び：5/16-24 UNF (呼び径：7.938mm-ネジ山数：1インチ当り24） | |||||||
| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
| NAS1105-02 | 12.7 | 9.5 | 184 | NAS1105-56 | 98.4 | 9.5 | 時価 |
| NAS1105-04 | 15.9 | 9.5 | 154 | ||||
| NAS1105-05 | 17.4 | 9.5 | 154 | ||||
| NAS1105-06 | 19.1 | 9.5 | 154 | ||||
| NAS1105-07 | 20.7 | 9.5 | 169 | ||||
| NAS1105-08 | 22.2 | 9.5 | 時価 | ||||
| NAS1105-09 | 23.8 | 9.5 | 169 | ||||
| NAS1105-10 | 25.4 | 9.5 | 184 | ||||
| NAS1105-11 | 27.0 | 9.5 | 184 | ||||
| NAS1105-12 | 28.6 | 9.5 | 154 | ||||
| NAS1105-14 | 31.8 | 9.5 | 199 | ||||
| NAS1105-15 | 33.4 | 9.5 | 時価 | ||||
| NAS1105-16 | 34.9 | 9.5 | 288 | ||||
| NAS1105-18 | 38.1 | 9.5 | 時価 | ||||
| NAS1105-21 | 42.8 | 9.5 | 292 | ||||
| NAS1105-23 | 46.1 | 9.5 | 時価 | ||||
| NAS1105-24 | 47.6 | 9.5 | 307 | ||||
| NAS1105-27 | 52.4 | 9.5 | 460 | ||||
| NAS1105-31 | 58.8 | 9.5 | 507 | ||||
| NAS1105-35 | 9.5 | 383 | |||||
| NAS1105-36 | 66.7 | 9.5 | 460 | ||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||
| |
|||||||
| NAS1106 | |||||||
| ネジの呼び：3/8-24 UNF (呼び径：9.525mm-ネジ山数：1インチ当り24） | |||||||
| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
| NAS1106-06 | 19.5 | 9.9 | 277 | NAS1106-H06 | 19.5 | 9.9 | 時価 |
| NAS1106-07 | 21.1 | 9.9 | 277 | ||||
| NAS1106-08 | 22.6 | 9.9 | 277 | ||||
| NAS1106-12 | 29.0 | 9.9 | 307 | ||||
| NAS1106-13 | 30.6 | 9.9 | 398 | ||||
| NAS1106-14 | 32.2 | 9.9 | 時価 | ||||
| NAS1106-15 | 33.8 | 9.9 | 398 | ||||
| NAS1106-16 | 35.3 | 9.9 | 414 | ||||
| NAS1106-17 | 36.9 | 9.9 | 399 | ||||
| NAS1106-18 | 38.5 | 9.9 | 460 | ||||
| NAS1106-20 | 41.7 | 9.9 | 時価 | ||||
| NAS1106-24 | 48.0 | 9.9 | 460 | ||||
| NAS1106-25 | 49.6 | 9.9 | 613 | ||||
| NAS1106-26 | 51.2 | 9.9 | 598 | ||||
| NAS1106-27 | 52.8 | 9.9 | 537 | ||||
| NAS1106-28 | 54.4 | 9.9 | 時価 | ||||
| NAS1106-30 | 57.6 | 9.9 | 537 | ||||
| NAS1106-32 | 60.7 | 9.9 | 537 | ||||
| NAS1106-34 | 63.9 | 9.9 | 時価 | ||||
| NAS1106-38 | 70.3 | 9.9 | 時価 | ||||
| NAS1106-40 | 73.4 | 9.9 | 時価 | ||||
| NAS1106-54 | 97.3 | 11.4 | 時価 | ||||
| NAS1106-66 | 114.7 | 9.9 | 時価 | ||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||
| |
|||||||
| NAS1107 | |||||||
| ネジの呼び：7/16-20 UNF (呼び径：11.113mm-ネジ山数：1インチ当り20） | |||||||
| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
| NAS1107-12 | 30.6 | 11.5 | 767 | ||||
| NAS1107-15 | 35.3 | 11.5 | 時価 | ||||
| NAS1107-18 | 40.1 | 11.5 | 1149 | ||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||
| |
|||||||
| NAS6203 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ネジの呼び：N0.10-32 UNF (呼び径：4.826mm-ネジ山数：1インチ当り32） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAS6203-04 | 14.6 | 8.2 | 63 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAS6203-03 | 16.1 | 8.2 | 63 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAS6203-10 | 24.1 | 8.2 | 時価 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAS6203-19 | 38.4 | 8.1 | 時価 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAS6203-23 | 44.7 | 8.1 | 110 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAS6203-24 | 46.2 | 8.1 | 157 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAS6203-48 | 84.3 | 8.1 | 時価 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAS6205 | |||||||
| ネジの呼び：5/16-24 UNF (呼び径：7.938mm-ネジ山数：1インチ当り24） | |||||||
| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
| NAS6205-07 | 22.3 | 11.1 | 時価 | NAS6205-92 | 157.2 | 11.2 | 時価 |
| NAS6205-08 | 23.8 | 11.1 | 154 | ||||
| NAS6205-12 | 30.2 | 11.1 | 時価 | ||||
| NAS6205-13 | 31.8 | 11.1 | 184 | ||||
| NAS6205-14 | 33.3 | 11.0 | 時価 | ||||
| NAS6205-15 | 35.0 | 11.1 | 209 | ||||
| NAS6205-16 | 36.6 | 11.2 | 時価 | ||||
| NAS6205-17 | 38.1 | 11.2 | 230 | ||||
| NAS6205-18 | 39.7 | 11.1 | 277 | ||||
| NAS6205-19 | 41.4 | 11.2 | 277 | ||||
| NAS6205-20 | 42.9 | 11.2 | 230 | ||||
| NAS6205-22 | 46.0 | 10.9 | 245 | ||||
| NAS6205-23 | 47.7 | 11.1 | 307 | ||||
| NAS6205-25 | 50.8 | 11.2 | 時価 | ||||
| NAS6205-26 | 52.3 | 10.9 | 338 | ||||
| NAS6205-28 | 55.6 | 11.2 | 353 | ||||
| NAS6205-29 | 57.2 | 11.2 | 339 | ||||
| NAS6205-30 | 58.7 | 10.9 | 339 | ||||
| NAS6205-34 | 65.0 | 10.9 | 460 | ||||
| NAS6205-56 | 100.1 | 11.2 | 時価 | ||||
| NAS6205-62 | 109.5 | 10.9 | 時価 | ||||
| NAS6205-64 | 112.8 | 11.2 | 時価 | ||||
| NAS6205-66 | 115.8 | 10.9 | 時価 | ||||
| NAS6205-72 | 125.5 | 11.2 | 時価 | ||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||
| |
|||||||
| NAS6206 | |||||||
| ネジの呼び：3/8-24 UNF (呼び径：9.525mm-ネジ山数：1インチ当り24） | |||||||
| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
| NAS6206-08 | 24.2 | 11.5 | 時価 | NAS6206-34 | 65.5 | 11.5 | 537 |
| NAS6206-09 | 25.9 | 11.6 | 277 | NAS6206-36 | 68.6 | 11.4 | 689 |
| NAS6206-10 | 27.4 | 11.6 | 307 | NAS6206-54 | 97.3 | 11.4 | 時価 |
| NAS6206-11 | 29.0 | 11.5 | 460 | NAS6206-66 | 116.3 | 11.4 | 時価 |
| NAS6206-12 | 30.5 | 11.4 | 時価 | ||||
| NAS6206-13 | 32.3 | 11.6 | 時価 | ||||
| NAS6206-14 | 33.8 | 11.5 | 383 | ||||
| NAS6206-16 | 36.8 | 11.4 | 時価 | ||||
| NAS6206-19 | 41.7 | 11.4 | 時価 | ||||
| NAS6206-20 | 43.2 | 11.4 | 460 | ||||
| NAS6206-21 | 45.0 | 11.7 | 460 | ||||
| NAS6206-22 | 46.5 | 11.4 | 460 | ||||
| NAS6206-23 | 48.0 | 11.4 | 460 | ||||
| NAS6206-24 | 49.5 | 11.4 | 時価 | ||||
| NAS6206-28 | 55.9 | 11.4 | 537 | ||||
| NAS6206-29 | 57.7 | 11.7 | 537 | ||||
| NAS6206-30 | 59.2 | 11.4 | 時価 | ||||
| NAS6216-31 | 60.7 | 11.4 | 537 | ||||
| NAS6206-33 | 64.3 | 11.9 | 537 | ||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||
| |
|||||||
| NAS6207 | |||||||
| ネジの呼び：7/16-20 UNF (呼び径：11.113mm-ネジ山数：1インチ当り20） | |||||||
| 部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
部品番号 | 長さ Length (mm) |
ネジ部長さ S (mm) |
価格 ￥ |
| NAS6207-H06 | 22.9 | 13.4 | 995 | ||||
| NAS6207-11 | 30.9 | 13.4 | 919 | ||||
| NAS6207-13 | 34.0 | 13.4 | 1149 | ||||
| NAS6207-22 | 48.3 | 13.2 | 時価 | ||||
| NAS6207-23 | 50.0 | 13.5 | 時価 | ||||
| NAS6207-28 | 57.9 | 13.5 | 時価 | ||||
| 注：掲載されている商品の価格は予告なく変更されることがあります。 | |||||||
| |
|||||||
